名稱：上海天楷石墨有限公司1.產品特點
針對半導體設備工藝情況 ，本公司高純碳化硅（SiC）與市場上 碳化硅材料******的區別是純度特別高，在高溫腐蝕性氣體中不會污染 半導體產品和半導體設備。如現在進口設備中廣泛應用的是美國 COORSTEK 公司的產品。本產品主要性能參數如下：

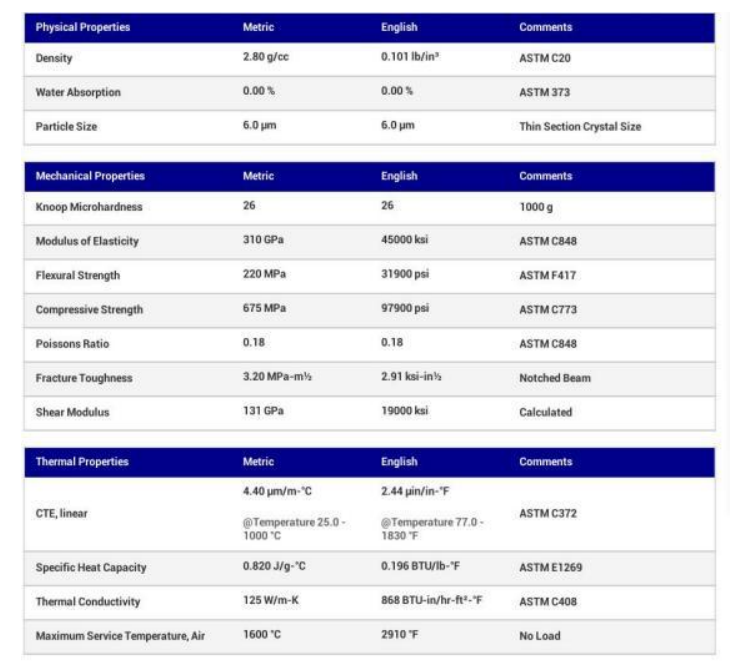

下圖是美國 COORSTEK 公司的產品主要參數，他并未列出純度 半導體用高純碳化硅陶瓷材料說明指標。但是經各方了解及半導體工況要求與陶瓷制成經驗，純度要求 不低于 50ppm ，此指標越高越好。
2.剖析 COORSTEK 產品
問題 1：純度要求為什么那么高？
解答：半導體制成中會對碳化硅陶瓷材料有高溫、腐蝕等極端工況條件且本身制成中不能有雜質特別是金屬離子產生。所以如果碳化 硅陶瓷材料中一定要嚴格把控雜質含量，要不然上述工況環境中很容 易會揮發出來金屬離子。
問題 2：為什么在碳化硅本體外還要加做涂層？
解答：在碳化硅陶瓷本體外會用 cvd 工藝加做一層純度更高的碳 化硅涂層是為了強化耐腐蝕程度和降低金屬離子析出。所以如果碳化 硅陶瓷本體如果純度不夠的話也會嚴重影響 cvd涂層時的純度。（cvd 涂層工藝溫度在 1100 度左右）
問題 3：通常碳化硅陶瓷 的密度在 3.15g/cm3 以上 ，為什么 COORSTEK 的只有 2.8g/cm3 ？
解答：通常在碳化硅陶瓷燒結過程中會添加燒結助劑來使陶瓷致 密化，但是引入的助劑會使純度大幅下降。所以 COORSTEK 使用反 應燒結，不需要添加燒結助劑，但是密度會有所降低。我公司的密度 會更高是因為采用了更細的粉末來燒結，密度提高也有利于降低比表 面積提高耐腐蝕性能，從而提升壽命。
3.總結

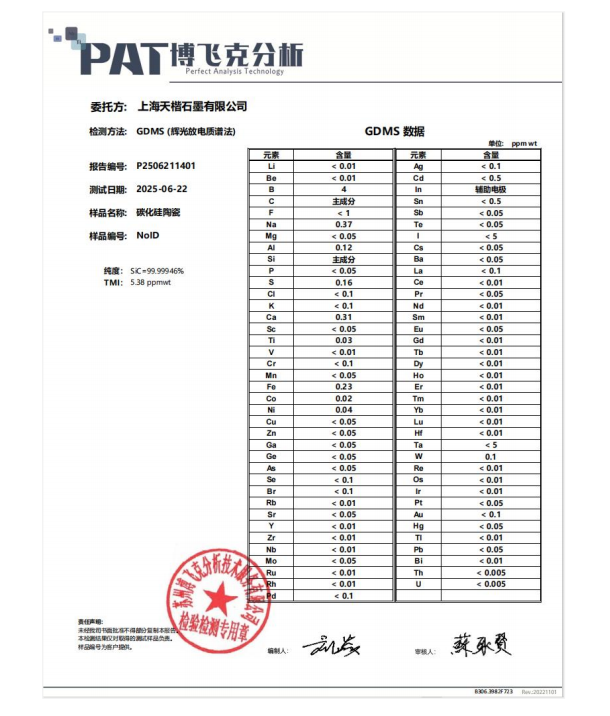

綜上分析 COORSTEK 采用反應燒結工藝和外部使用 cvd 涂層工 藝做出的最終產品才能滿足半導體工藝制成對于純度的需求。 另在實際半導體生產工藝制成中是很難做到對于外部涂層使用狀況進行量化管理的。經對 COORSTEK 公司使用過的產品研究發 現 涂層存在局部侵蝕或剝落的現象，但是不影響半導體工藝制成。 這說 明陶瓷本體的純度確實做的很高，才能保證在即使涂層有缺陷 的情況 下也沒對半導體產品產生影響。 下圖是我方對于純度優化的兩次檢測結果，后期還在優化過程中 ， 目標降至 10ppm以內。
